1K223,1K233-NG/-NH??,1K253-NA/-NB?加工鋁合金的專用整體立銑刀

發布時間:2023-04-21 金屬切削，機械制造

1K223，1K233，1K253

APMX：1.5×D，2×D，3×D
直徑范圍，毫米 (英寸)：
2–25 (0.079–0.985)，6-25 (0.236-0.985)
刀尖風格：R角
刀柄：圓柱，側楔式

獨特而先進的不等螺旋角概念有效減小了振動，使加工順暢、可靠、靜音。在每一層切削刃上，每一個排屑槽彼此間的距離都不相等，因此減少了常規立銑刀通常會產生的共振。
易于使用，易于選擇，即插即用型1K223讓您體驗真正的靈活性，為各種不同吃刀量設計。
不同吃刀量的鋁合金粗加工和精加工
一把通用刀具適用于所有應用
中心切削，三個出屑槽的通用型，鋁合金加工應用
側面銑削，滿槽銑，型腔銑削，鍵槽，坡走銑
所有行業部門的機械工程

代碼	ZEFF?	APMX?	DC，毫米 (英寸)?	縮頸	斷屑槽	RE，毫米 (英寸)?	Z大坡走銑角度	滿槽銑能力
1K223-NA/-NB?	?3?	1.5×D?	2–25? (.079–.984)	-?	-?	-?	20°?	1.5×D?
1K223-NG/-NH??	3?	1.5×D?	2–25? (.079–.984)	是	-?	0.2–4? (.008–.158)	7°?	0.75×D?
?1K233-NA/-NB?	3?	2×D?	2–25? (.079–.984)	-?	-?	0.2–4? (.008–.158)	20°?	2×D?
?1K253-NB?	3?	3×D?	6–25? (.236–.984)	-?	-?	-?	5°?	0.5×D?

型號	圓角半徑	直徑	總長	有效長	柄徑
1K223-0200-020-NG H10F	0.2 mm	2 mm	50 mm	7 mm	6 mm
1K223-0300-020-NG H10F	0.2 mm	3 mm	50 mm	10.5 mm	6 mm
1K233-0200-020-NA H10F	0.2 mm	2 mm	50 mm	6 mm	6 mm
1K233-0300-020-NA H10F	0.2 mm	3 mm	54 mm	8 mm	6 mm
1K223-0200-050-NG H10F	0.5 mm	2 mm	50 mm	7 mm	6 mm
1K223-0300-050-NG H10F	0.5 mm	3 mm	50 mm	10.5 mm	6 mm
1K223-0400-050-NG H10F	0.5 mm	4 mm	54 mm	14 mm	6 mm
1K223-0500-050-NG H10F	0.5 mm	5 mm	54 mm	15 mm	6 mm
1K223-0600-050-NH H10F	0.5 mm	6 mm	57 mm	18 mm	6 mm
1K223-0800-050-NH H10F	0.5 mm	8 mm	63 mm	24 mm	8 mm
1K223-1000-050-NH H10F	0.5 mm	10 mm	72 mm	30 mm	10 mm
1K223-1200-050-NH H10F	0.5 mm	12 mm	83 mm	36 mm	12 mm
1K223-1600-050-NH H10F	0.5 mm	16 mm	98 mm	48 mm	16 mm
1K223-2000-050-NH H10F	0.5 mm	20 mm	111 mm	60 mm	20 mm
1K223-2500-050-NH H10F	0.5 mm	25 mm	135 mm	75 mm	25 mm
1K233-0200-050-NA H10F	0.5 mm	2 mm	50 mm	6 mm	6 mm
1K233-0300-050-NA H10F	0.5 mm	3 mm	54 mm	8 mm	6 mm
1K233-0400-050-NA H10F	0.5 mm	4 mm	57 mm	11 mm	6 mm
1K233-0500-050-NA H10F	0.5 mm	5 mm	57 mm	13 mm	6 mm
1K233-0600-050-NB H10F	0.5 mm	6 mm	57 mm	13 mm	6 mm
1K233-0800-050-NB H10F	0.5 mm	8 mm	63 mm	19 mm	8 mm
1K233-1000-050-NB H10F	0.5 mm	10 mm	72 mm	22 mm	10 mm
1K233-1200-050-NB H10F	0.5 mm	12 mm	83 mm	26 mm	12 mm
1K233-1600-050-NB H10F	0.5 mm	16 mm	98 mm	32 mm	16 mm
1K233-2000-050-NB H10F	0.5 mm	20 mm	111 mm	40 mm	20 mm
1K233-2500-050-NB H10F	0.5 mm	25 mm	130 mm	50 mm	25 mm
1K223-0400-100-NG H10F	1 mm	4 mm	54 mm	14 mm	6 mm
1K223-0500-100-NG H10F	1 mm	5 mm	54 mm	15 mm	6 mm
1K223-0600-100-NH H10F	1 mm	6 mm	57 mm	18 mm	6 mm
1K223-0800-100-NH H10F	1 mm	8 mm	63 mm	24 mm	8 mm
1K223-1000-100-NH H10F	1 mm	10 mm	72 mm	30 mm	10 mm
1K223-1200-100-NH H10F	1 mm	12 mm	83 mm	36 mm	12 mm
1K223-1600-100-NH H10F	1 mm	16 mm	98 mm	48 mm	16 mm
1K223-2000-100-NH H10F	1 mm	20 mm	111 mm	60 mm	20 mm
1K223-2500-100-NH H10F	1 mm	25 mm	135 mm	75 mm	25 mm
1K233-0400-100-NA H10F	1 mm	4 mm	57 mm	11 mm	6 mm
1K233-0500-100-NA H10F	1 mm	5 mm	57 mm	13 mm	6 mm
1K233-0600-100-NB H10F	1 mm	6 mm	57 mm	13 mm	6 mm
1K233-0800-100-NB H10F	1 mm	8 mm	63 mm	19 mm	8 mm
1K233-1000-100-NB H10F	1 mm	10 mm	72 mm	22 mm	10 mm
1K233-1200-100-NB H10F	1 mm	12 mm	83 mm	26 mm	12 mm
1K233-1600-100-NB H10F	1 mm	16 mm	98 mm	32 mm	16 mm
1K233-2000-100-NB H10F	1 mm	20 mm	111 mm	40 mm	20 mm
1K233-2500-100-NB H10F	1 mm	25 mm	130 mm	50 mm	25 mm
1K223-0800-200-NH H10F	2 mm	8 mm	63 mm	24 mm	8 mm
1K223-1000-200-NH H10F	2 mm	10 mm	72 mm	30 mm	10 mm
1K223-1200-200-NH H10F	2 mm	12 mm	83 mm	36 mm	12 mm
1K223-1600-200-NH H10F	2 mm	16 mm	98 mm	48 mm	16 mm
1K223-2000-200-NH H10F	2 mm	20 mm	111 mm	60 mm	20 mm
1K223-2500-200-NH H10F	2 mm	25 mm	135 mm	75 mm	25 mm
1K233-0800-200-NB H10F	2 mm	8 mm	63 mm	19 mm	8 mm
1K233-1000-200-NB H10F	2 mm	10 mm	72 mm	22 mm	10 mm
1K233-1200-200-NB H10F	2 mm	12 mm	83 mm	26 mm	12 mm
1K233-1600-200-NB H10F	2 mm	16 mm	98 mm	32 mm	16 mm
1K233-2000-200-NB H10F	2 mm	20 mm	111 mm	40 mm	20 mm
1K233-2500-200-NB H10F	2 mm	25 mm	130 mm	50 mm	25 mm
1K223-1000-300-NH H10F	3 mm	10 mm	72 mm	30 mm	10 mm
1K223-1200-300-NH H10F	3 mm	12 mm	83 mm	36 mm	12 mm
1K223-1600-300-NH H10F	3 mm	16 mm	98 mm	48 mm	16 mm
1K223-2000-300-NH H10F	3 mm	20 mm	111 mm	60 mm	20 mm
1K223-2500-300-NH H10F	3 mm	25 mm	135 mm	75 mm	25 mm
1K233-1000-300-NB H10F	3 mm	10 mm	72 mm	22 mm	10 mm
1K233-1200-300-NB H10F	3 mm	12 mm	83 mm	26 mm	12 mm
1K233-1600-300-NB H10F	3 mm	16 mm	98 mm	32 mm	16 mm
1K233-2000-300-NB H10F	3 mm	20 mm	111 mm	40 mm	20 mm
1K233-2500-300-NB H10F	3 mm	25 mm	130 mm	50 mm	25 mm
1K223-1600-400-NH H10F	4 mm	16 mm	98 mm	48 mm	16 mm
1K223-2000-400-NH H10F	4 mm	20 mm	111 mm	60 mm	20 mm
1K223-2500-400-NH H10F	4 mm	25 mm	135 mm	75 mm	25 mm
1K233-1600-400-NB H10F	4 mm	16 mm	98 mm	32 mm	16 mm
1K233-2000-400-NB H10F	4 mm	20 mm	111 mm	40 mm	20 mm
1K233-2500-400-NB H10F	4 mm	25 mm	130 mm	50 mm	25 mm
1K223-0200-NA H10F		2 mm	50 mm	3 mm	6 mm
1K223-0200-NG H10F		2 mm	50 mm	7 mm	6 mm
1K223-0300-NA H10F		3 mm	50 mm	4.5 mm	6 mm
1K223-0300-NG H10F		3 mm	50 mm	10.5 mm	6 mm
1K223-0400-NA H10F		4 mm	54 mm	6 mm	6 mm
1K223-0400-NG H10F		4 mm	54 mm	14 mm	6 mm
1K223-0500-NA H10F		5 mm	54 mm	7.5 mm	6 mm
1K223-0500-NG H10F		5 mm	54 mm	15 mm	6 mm
1K223-0600-NB H10F		6 mm	54 mm	9 mm	6 mm
1K223-0600-NH H10F		6 mm	57 mm	18 mm	6 mm
1K223-0800-NB H10F		8 mm	58 mm	12 mm	8 mm
1K223-0800-NH H10F		8 mm	63 mm	24 mm	8 mm
1K223-1000-NB H10F		10 mm	72 mm	15 mm	10 mm
1K223-1000-NH H10F		10 mm	72 mm	30 mm	10 mm
1K223-1200-NB H10F		12 mm	83 mm	18 mm	12 mm
1K223-1200-NH H10F		12 mm	83 mm	36 mm	12 mm
1K223-1600-NB H10F		16 mm	92 mm	24 mm	16 mm
1K223-1600-NH H10F		16 mm	98 mm	48 mm	16 mm
1K223-2000-NB H10F		20 mm	104 mm	30 mm	20 mm
1K223-2000-NH H10F		20 mm	111 mm	60 mm	20 mm
1K223-2500-NB H10F		25 mm	121 mm	37.5 mm	25 mm
1K223-2500-NH H10F		25 mm	135 mm	75 mm	25 mm
1K233-0200-NA H10F		2 mm	50 mm	6 mm	6 mm
1K233-0300-NA H10F		3 mm	54 mm	8 mm	6 mm
1K233-0400-NA H10F		4 mm	57 mm	11 mm	6 mm
1K233-0500-NA H10F		5 mm	57 mm	13 mm	6 mm
1K233-0600-NB H10F		6 mm	57 mm	13 mm	6 mm
1K233-0800-NB H10F		8 mm	63 mm	19 mm	8 mm
1K233-1000-NB H10F		10 mm	72 mm	22 mm	10 mm
1K233-1200-NB H10F		12 mm	83 mm	26 mm	12 mm
1K233-1600-NB H10F		16 mm	98 mm	32 mm	16 mm
1K233-2000-NB H10F		20 mm	111 mm	40 mm	20 mm
1K233-2500-NB H10F		25 mm	130 mm	50 mm	25 mm
1K253-0600-NB H10F		6 mm	63 mm	18 mm	6 mm
1K253-0800-NB H10F		8 mm	73 mm	24 mm	8 mm
1K253-1000-NB H10F		10 mm	82 mm	30 mm	10 mm
1K253-1200-NB H10F		12 mm	97 mm	36 mm	12 mm
1K253-1600-NB H10F		16 mm	115 mm	48 mm	16 mm
1K253-2000-NB H10F		20 mm	135 mm	60 mm	20 mm
1K253-2500-NB H10F		25 mm	153 mm	75 mm	25 mm

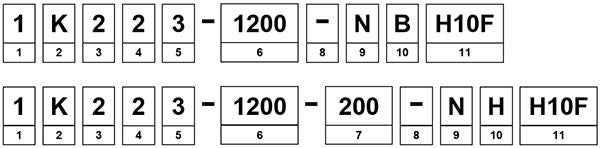

編號規則

1 系列
1: 通用型

2 端刃槽型
K: WhisperKut™

3 螺旋角
2: 25°<FHA≤35°
3: 35°<FHA≤45°

4 刀具平均切削深度 (APMX/DC)
1: 0.6-1.0xDC
2: 1.1-1.5xDC
3: 1.6-2.0xDC
5: 2.6-3.0xDC
6: 3.1-3.5xDC
7: 3.6-4.0xDC

5 排屑槽數量
2: 兩槽
3: 三槽
4: 四槽
5: 五槽
7: 七個排屑槽

6 切削直徑 (DC) 1/100
例如 1200 = 12.00 mm (.472 inch)

7 刀尖圓角半徑、倒角或倒角半徑，取1/100
例如 200 = 2 mm (.079 inch)

8 冷卻液
- 不使用冷卻液
C: 徑向內冷
A: 軸向內冷

9 主要ISO材料
N: ISO N
X: 多材料組

10 刀柄
A: 圓柱直柄
B: 側固式
C: 帶縮頸圓柱直柄
D: 帶縮頸側固式
E: 圓柱，延伸式
F: 側固式，延伸式
G: 帶縮頸圓柱直柄，延伸式
H: 帶縮頸側固式，延伸式

11 材質
